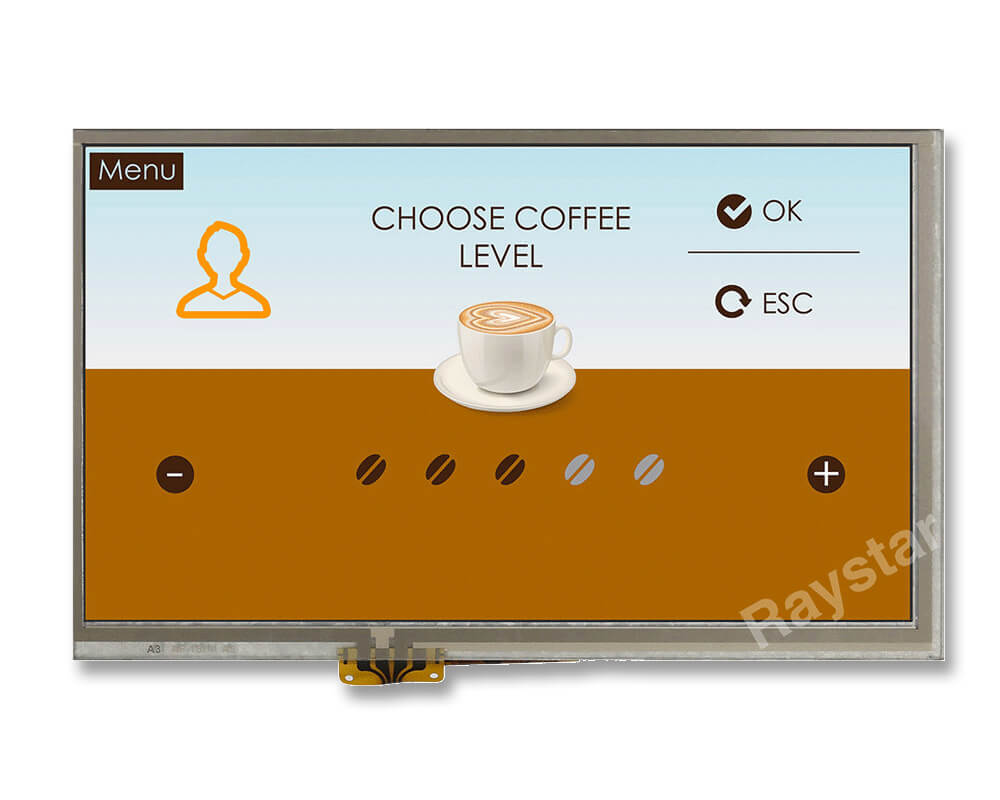

7吋 1024x600 電阻式觸控 TFT 模組支援HDMI連接器

Model No. RFH70VA7-1IW-LHS

RFH70VA7-1IW-LHS 是一款7” 電阻式觸控面板 (RTP) TFT-LCD顯示器,支援HDMI連接器 (僅DVI訊號),內建TFP401控制IC,RTP 可支援USB interface。 此型號模組解析度為1024x600 dots,模組尺寸為165x99.8 mm,有效區域尺寸為154.2144x85.92 mm,長寬比16:9。TFT LCD模組亮度400 cd/㎡; 對比度800:1,LCM電源電壓4.9V~5.1V,Typical為5V,工作溫度範圍-20~+70℃,儲存溫度-30~+80℃。

★RFH70VA7-1IW-LHS: 控制板上有40 pin排針連接器,可支援Raspberry Pi 3B+以上版本 (包含Pi 4B)。 如果客戶選擇Raspberry Pi 4版本,您需要自行選用Micro HDMI 轉 HDMI轉接線。
★RFH700A7-1IW-LHS: 控制板沒有含連接器 (不支援Raspberry Pi)。

產品詢問 規格書下載 回上頁 上一個產品 下一個產品
  • 一般規格
  • Pin功能定義
  • 規格圖
  • 最大絕對額定值
  • 電氣特性
項目 規格內容 單位
TFT系列 支援HDMI訊號TFT
對角線尺寸 7
點陣/解析度 1024 × RGB × 600(TFT) dots
模組尺寸 165.0(W) × 99.8(H) × 26.3(D) mm
外型尺寸 164.8 × 99.0 mm
有效區域(AA) 154.2114 × 85.92 mm
點(像素)間距 0.1506 × 0.1432 mm
LCD 類型 TFT, 白色, 透射式
視角 12點鐘方向
灰階反轉 6點鐘方向
長寬比 16:9
背光類型 LED, 白色
控制板
內建控制器 TFP401或相容IC
介面 支援HDMI連接器(僅DVI信號)
RTP介面 USB
觸控面板 電阻式觸控面板 (RTP)
表面 防眩光
亮度 400 cd/㎡
鐵框螺絲孔
工作溫度 -20~+70 °C
儲存溫度 -30~+80 °C

1. LCM PIN 定義(CON6)

Pin 符號 功能說明
1 NC No connection
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 NC No connection
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21



2. LCM PIN 定義 (CON5)

Pin 符號 功能說明
1 3.3V TFT Module Power limit can only output 3.3V,100mA
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 3.3V TFT Module Power limit can only output 3.3V,100mA
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21



3. USB

Pin 符號 功能說明
1 5V Power Supply (5V)
2 D- Data line -
3 D+ Data line +
4 NC No connection
5 GND Power Ground



4. 電源插孔

Pin No. 符號 I/O 功能說明
1 5V P Power Supply (5V)
2 GND P Ground
3 NC   No connection



5. HDMI

Pin No. 符號 I/O 功能說明
1 Rx2+ I +LVDS Differential Data Input
2 GND P Ground
3 Rx2- I -LVDS Differential Data Input
4 Rx1+ I +LVDS Differential Data Input
5 GND P Ground
6 Rx1- I -LVDS Differential Data Input
7 Rx0+ I +LVDS Differential Data Input
8 GND P Ground
9 Rx0- I -LVDS Differential Data Input
10 RxC+ I +LVDS Differential Clock Input
11 GND P Ground
12 RxC- I -LVDS Differential Clock Input
13-14 NC - No connection
15 SCL I/O DDC(Data Display Channel) Clock
16 SDA I/O DDC(Data Display Channel) Data
17 GND P Ground
18 5V P Power Supply
19 Detect I/O Hot plug detect

I: input, O: output, P: Power

7吋 1024x600 電阻式觸控 TFT 模組支援HDMI連接器 - RFH70VA7-1IW-LHS

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

工作條件

項目 符號 條件 最小值 典型值 最大值 單位
LCM電源電壓 VDD 4.9 5 5.1 V
LCM電源電流 IDD 870 1200 mA
LED使用壽命 50,000 Hr
