7インチタッチディスプレイHDMI TFT LCD モジュール

7インチタッチディスプレイ1024x600 HDMI TFT LCD モジュール PCAP 搭載（TFP401 IC）

Model No. RFH70VA7-1IW-LHG

RFH70VA7-1IW-LHG は、1024x600 解像度を備えた 7 インチタッチディスプレイ HDMI 付き TFT LCD（TFP401 IC）です。内蔵の TFP401 コントローラ IC により、HDMI コネクタ（DVI 信号のみ対応）をサポートする構成となっています。さらに、本 7 インチタッチディスプレイには PCAP タッチスクリーンを搭載し、USB インターフェース経由で ILI2130 IC を使用することで、シングルタッチ、ダブルタッチ、マルチタッチ機能に対応します。

本 7 インチタッチディスプレイは、450 cd/m² の輝度と 800:1 のコントラスト比を備えています。LCM 電圧は 4.9V～5.1V（通常 5V）で動作し、動作温度範囲は –20℃～+70℃、保管温度範囲は –30℃～+80℃ に対応します。これらの仕様により、さまざまな組み込み用途において安定した表示性能を提供します。

7 インチタッチディスプレイ TFT LCD の詳細については、当社営業チームまでお問い合わせください。

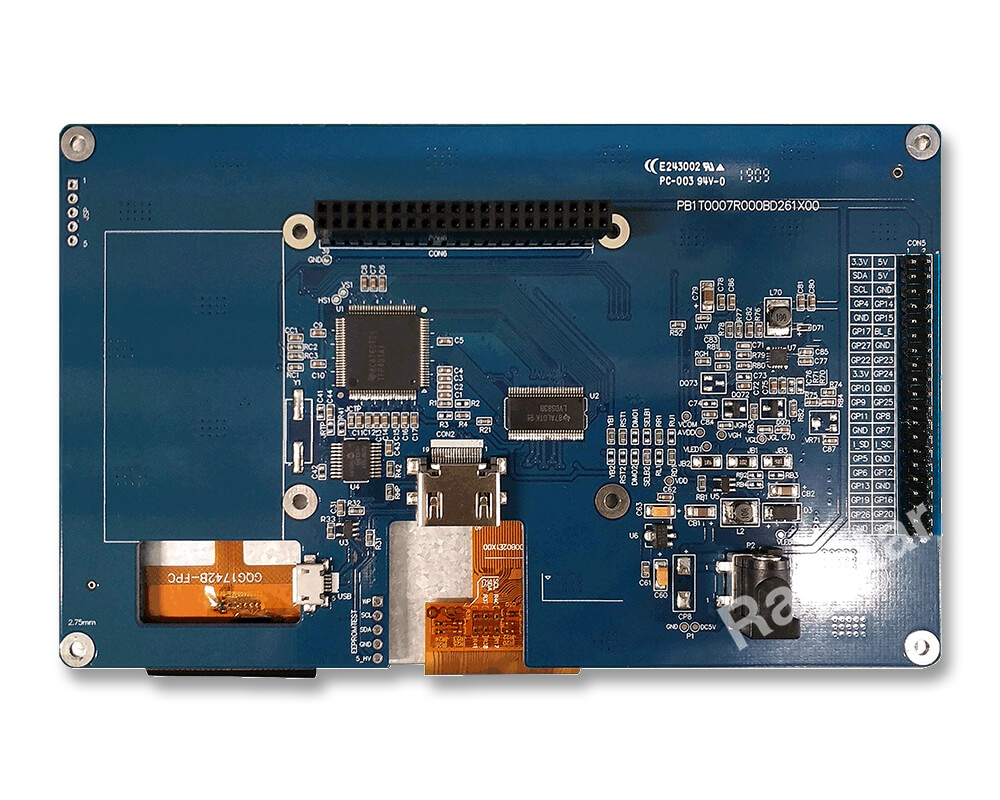

★RFH70VA7-1IW-LHG：コントロールボードに40ピンヘッダーコネクタがあり、Raspberry Pi 3B +（Pi 4Bを含む）バージョンをサポートします。 Raspberry Pi 4を使用する場合は、Micro HDMI to HDMIケーブルを別途にて用意する必要があります。
★RFH700A7-1IW-DHG：コネクタ無し品です。（Raspberry Piをサポートしません）。

お問い合わせに追加/Demo Code

データシートダウンロード

戻る

仕様
ピン配置
外形図
絶対最大定格
電気特性

項目	仕様	単位
TFT シリーズ	HDMI入力端子搭載TFT
サイズ(対角線)	7	インチ
ドットマトリックス / 解像度	1024 × RGB × 600 (TFT)	ドット
モジュール寸法	164.8 (W) × 99.8 (H) × 26.5 (D)	mm
外形寸法	164.4.4 × 99.45	mm
アクティブエリア(AA)	154.2114 × 85.92	mm
ドットピッチ	0.1506 × 0.1432	mm
LCD タイプ	TFT, 白色, 透過型
視野角	12時方向
グレースケール反転角度	6時方向
アスペクト率	16:9
バックライトタイプ	LED, 白色
コントロールボード	あり
電源ボード	あり
コントローラー内蔵	TFP401
インターフェス	HDMI（DVI 信号のみ）
PCAP FW バージョン	0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
PCAP IC	ILI2130
PCAP インターフェス	USB
PCAP 解像度	16384*16384
入力ポイント	1 / 2 / オプション	Points
タッチパネル	投影型静電容量方式タッチパネル, PCAP
表面	グレア（Glare）
輝度	450	cd/㎡
O-Film	なし
操作温度	-20~+70	°C
保存温度	-30~+80	°C

LCM Pin 定義（CON6）

Pin No.	記号	ご説明
1	NC	No connection
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	NC	No connection
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

LCM Pinの定義（CON5）

Pin No.	記号	ご説明	注記
1	3.3V	TFT Module Power limit can only output 3.3V,100mA	Note1
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	3.3V	TFT Module Power limit can only output 3.3V,100mA	Note1
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

Note1: The 3.3V supply current is limited; please pay special attention to use

USB

Pin No.	記号	ご説明
1	5V	Power Supply (5V)
2	D-	Data line -
3	D+	Data line +
4	NC	No connection
5	GND	Power Ground

POWER JACK

Pin No.	記号	I/O	ご説明
1	5V	P	Power Supply (5V)
2	GND	P	Ground
3	NC		No connection

DVI

Pin No.	記号	I/O	ご説明
1	Rx2+	I	+LVDS Differential Data Input
2	GND	P	Ground
3	Rx2-	I	-LVDS Differential Data Input
4	Rx1+	I	+LVDS Differential Data Input
5	GND	P	Ground
6	Rx1-	I	-LVDS Differential Data Input
7	Rx0+	I	+LVDS Differential Data Input
8	GND	P	Ground
9	Rx0-	I	-LVDS Differential Data Input
10	RxC+	I	+LVDS Differential Clock Input
11	GND	P	Ground
12	RxC-	I	-LVDS Differential Clock Input
13-14	NC	-	No connection
15	SCL	I/O	DDC(Data Display Channel) Clock
16	SDA	I/O	DDC(Data Display Channel) Data
17	GND	P	Ground
18	5V	P	Power Supply
19	Detect	I/O	Hot plug detect
